SBEV-RZ/T2M EV board

SBEV-RZ/T2M EV board

This product is an evaluation board equipped with the Renesas Electronics MPU (RZ/T2M).

CPURZ/T2M (R9A07G075M24GBA)
ARM® Cortex™-R52 (800MHz MAX)　　x2

• Product Image
• Specification
• Documents
• Information

•

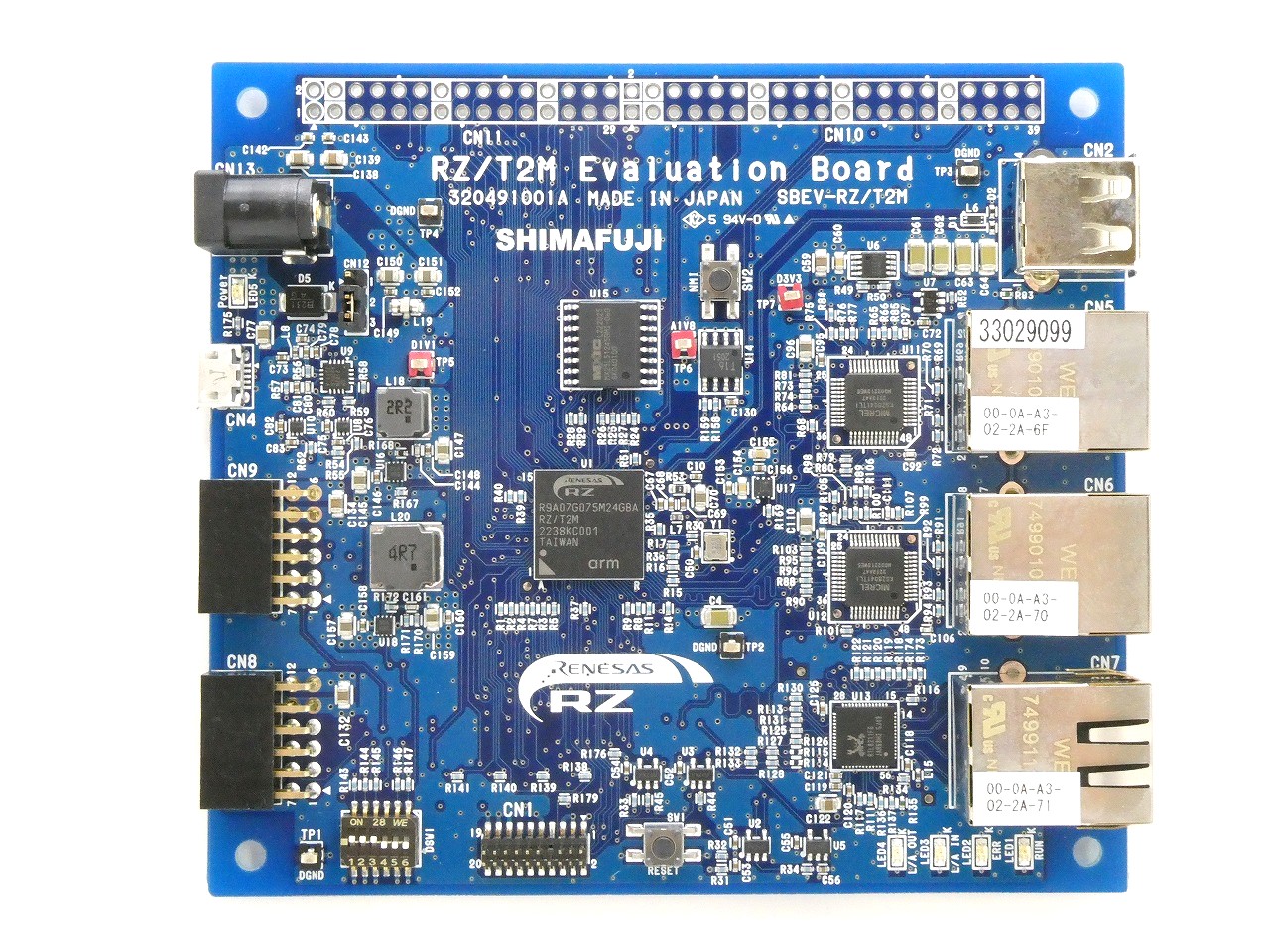

  　　　　SBEV-RZ/T2M

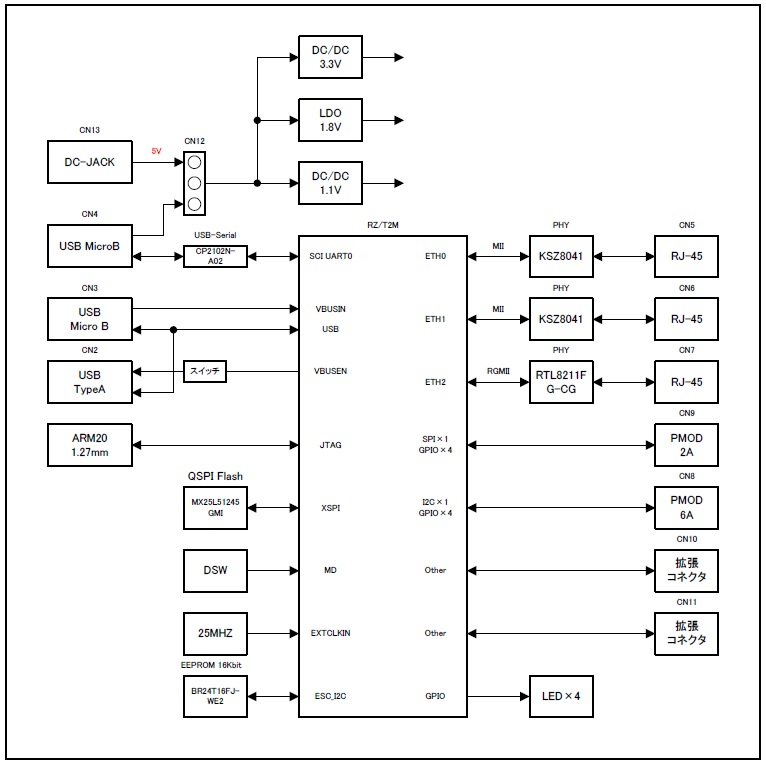

  SBEV-RZ/T2M Block Diagram


• CPU	RZ/T2M (R9A07G075M24GBA) 　　ARM® Cortex™-R52 (800MHz MAX)　　x2 　　TCM（576KB）
  Memory	Serial Flash Memory：64MB EEPROM：2KB
  External	USB Type-A(Host)　　　　 　　x1 USB Type-B(Function) 　　　　x1 USB Type-B(USB-Serial) 　　　x1 RJ45 Connector(GbE)　　　　　　x1 RJ45 Connector(10/100) 　　　　x2 PMOD-2A(SPI)　　　　　　　　x1 PMOD-6A(I2C)　　　　　　　　x1
  Power	DC 5V 　USB (CN4) 　DC Jack (CN13)
  Size (Excluding protrusions)	100mm x 110mm

• We are sorry, Japanese only.





  パンフレット	RZT2MEVBoard_SBEV-RZT2M
  RSK+RZ/T2Mとの差分情報	SBEV-RZT2MとRSKとの差分.pdf



  ***ご購入者向けダウンロード***
  ※ダウンロードファイルの展開に必要なパスワードは、ご購入された方にのみお知らせしています。




  ハードウェア仕様書	RZT2M_Evaluation_Board_HWJ_Rev1.01
  回路図	RZT2M_Evaluation_Board_V2_Rev2.00
  Etherサンプルプログラム(FSP1.20, IAR EWARM用, RAMブート)	RZT2M_RSK_Ethernet_Rev120_ram_fsp120.zip
  UARTサンプルプログラム(FSP1.10, IAR EWARM用, フラッシュブート)	RZT2M_RSK_sci_uart_Rev130a_flash_fsp110.zip

• Links
  RZ/T2M		Link to Renesas
