SpaceWire FADC High Reso

SpaceWire FADC High Reso
SpaceWire対応 Flash ADC Board

※SpaceWireについての詳細は上部のプロジェクト実績から
「SpaceWire関連機器の開発/SpaceWireについて」のページをご参照ください。

・SpaceCubeと接続可能
・アナログ入力x4ch&外部I/O(26bit)搭載

CPU-

  • Product Image
  • Specification
  • Documents
  • ※SpaceWireについての詳細はこちらのページをご参照ください。

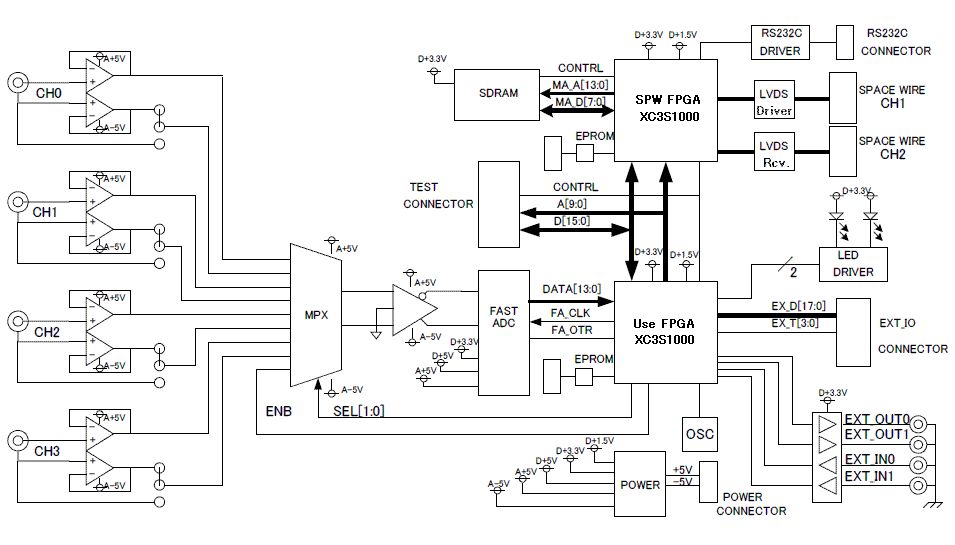

    ブロック図
  • SpaceWire I/F 2port
    アナログ入力 ADC : AD924AS
    分解能 : 14ビット
    変換速度 : 100nsec
    外部I/F FPGA直結 : 22ビット
    バッファ経由出力 : 2ビット
    バッファ経由入力 : 2ビット
    モニタ機能 テスト用コネクタ : アドレス×10ビット
    データ ×16ビット
    シリアル : RS232C(送信データのみ)
    その他 ユーザロジック用FPGA
  • 製品カタログ SpaceWireFADC_Products.pdf
