SpaceWire DIO2

Products

SpaceWire DIO2

SpaceWire DIO2
SpaceWire DIO2

※SpaceWireについての詳細は上部のプロジェクト実績から
「SpaceWire関連機器の開発/SpaceWireについて」のページをご参照ください。

・SpaceCubeと接続可能
・ユーザFPGA&SDRAM搭載
・外部I/OとしてLVDS入出力&LVCMOS入出力を搭載
・DIOに対しNODE IDを追加

CPU-

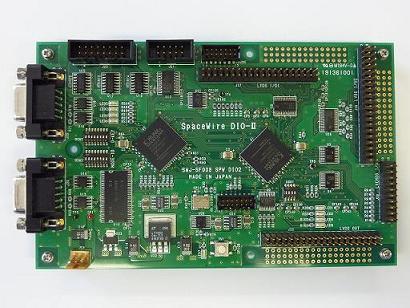

  • Product Image
  • Specification
  • Documents
  • ※SpaceWireについての詳細はこちらのページをご参照ください。

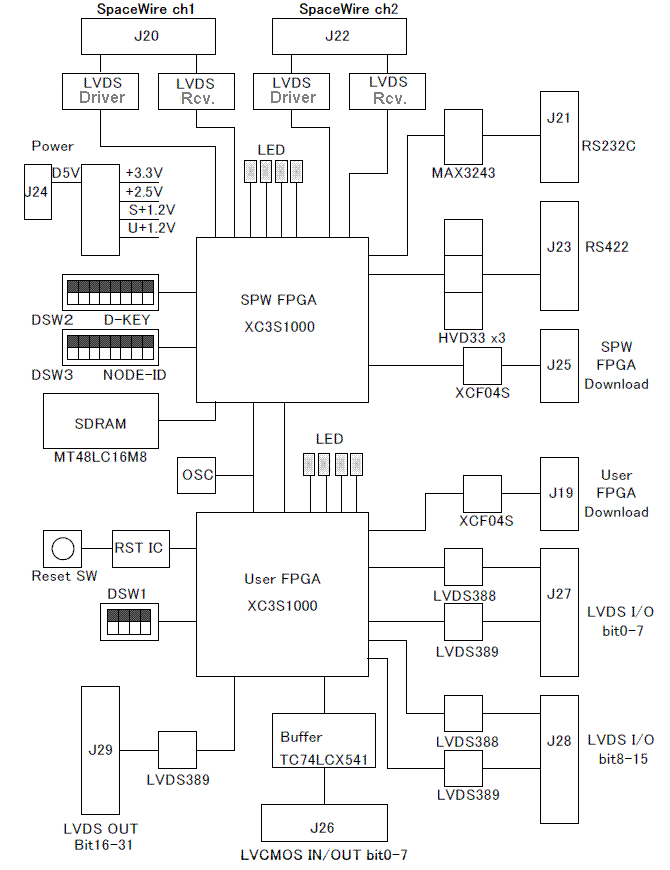

    ブロック図
  • SpaceWire I/F 2port
    外部 I/F パラレル:
    LVCMOS IN (8bit)
    LVCMOS OUT (8bit)
    LVDS IN (16bit)
    LVDS OUT (32bit)
    シリアル:
    RS232C/1ch
    RS422 /1ch
    SDRAM 16Mバイト
    その他 ユーザロジック用FPGA
  • 製品カタログ SpaceWireDIO2_Products.pdf
