SpaceWire ADC/DAC

SpaceWire ADC/DAC
SpaceWire ADC/DAC Board

※SpaceWireについての詳細は上部のプロジェクト実績から
「SpaceWire関連機器の開発/SpaceWireについて」のページをご参照ください。

・SpaceCubeと接続可能
・ユーザFPGA&SDRAMを搭載
・外部I/OとしてLVDS入出力&LVCMOS入出力&シリアルI/F&ADコンバータ&DAコンバータを搭載

CPU-

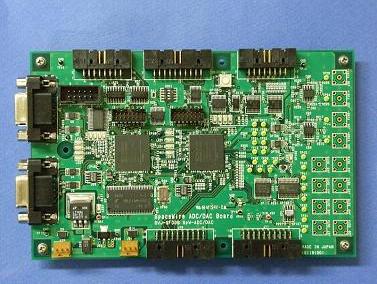

  • Product Image
  • Specification
  • Documents
  • ※SpaceWireについての詳細はこちらのページをご参照ください。

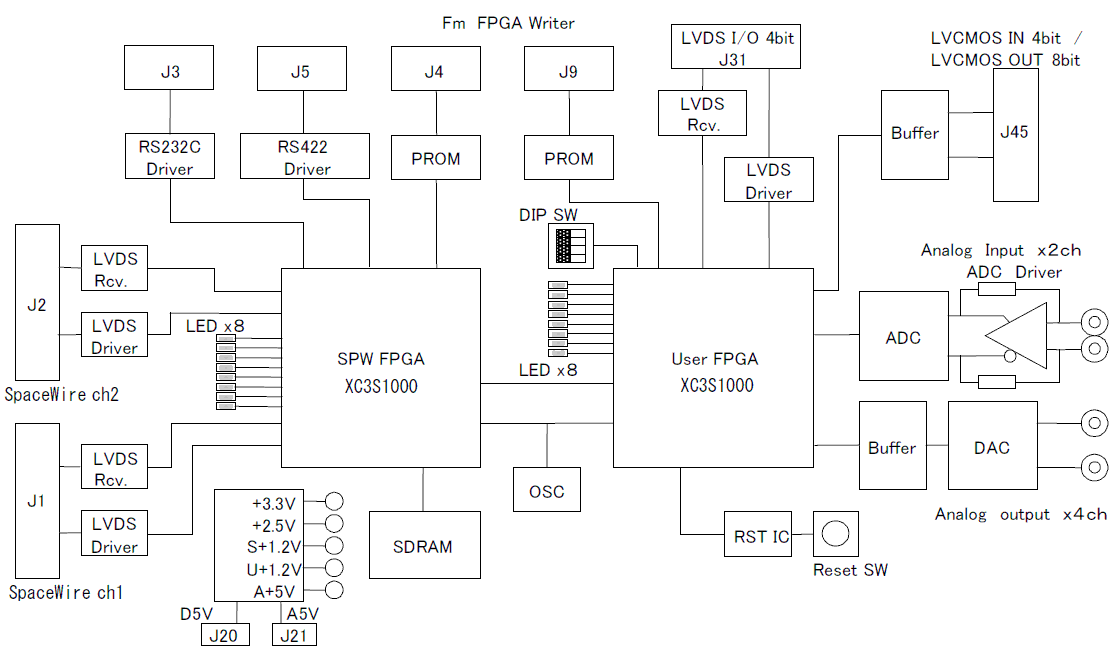

    ブロック図
  • SpaceWire I/F 2port
    外部 I/F パラレル:
    LVCMOS IN 4bit/OUT 8bit
    LVDS IN 4bit/OUT 4bit
    シリアル:
    RS232C:1ch
    RS422 :1ch
    ADC[AD7688BRM]:
    Input:2ch
    分解能:16bit
    Sample Rate:500KSPS
    DAC[AD5544ARS]:
    分解能:16bit
    誤差:±1LSB
    出力電圧/電流範囲:0~4.0V/1.5~2.5mA
    SDRAM 16Mバイト
    その他 ユーザロジック用FPGA
  • 製品カタログ SpaceWireADC_DAC_Products.pdf
