SEMB-1310

SEMB-1310
IoT-Engine Evaluation Board

本製品は、各社から販売されているIoT-Engineボードのアプリケーション開発ボードです。
   ・本製品にIoT-Engineを接続することにより各種IoT-Engineの評価を開始可能。
   ・Arduino拡張ボード接続可能。
   ・ユニバーサルエリアにオリジナル回路を実装可能。
   ・USBシリアル変換搭載。USBで簡単にPCと接続可能。

※ARM搭載IoT-Engineは冶具不要でデバッガと接続可能
 MIPS搭載IoT-Engineは冶具(SEMB-1310-1)が必要
 ルネサス社製RX搭載IoT-Engineは冶具(SEMB-1310-2)が必要

CPUIoT-Engine(各種CPUに対応)

SEMB-1310(本体)

Qty.:3 in stock. Delivery 約1週間 after payment.
Postage (in Japan):¥0

¥25,000
BUY
SEMB-1310-1(MIPS接続冶具単品)

Qty.:0 in stock. Delivery 約2ヵ月 after payment.
Postage (in Japan):¥0

¥2,100
BUY
SEMB-1310-2(ルネサスRX接続冶具単品)

Qty.:4 in stock. Delivery 約1週間 after payment.
Postage (in Japan):¥0

¥2,100
BUY
  • Product Image
  • Specification
  • Documents

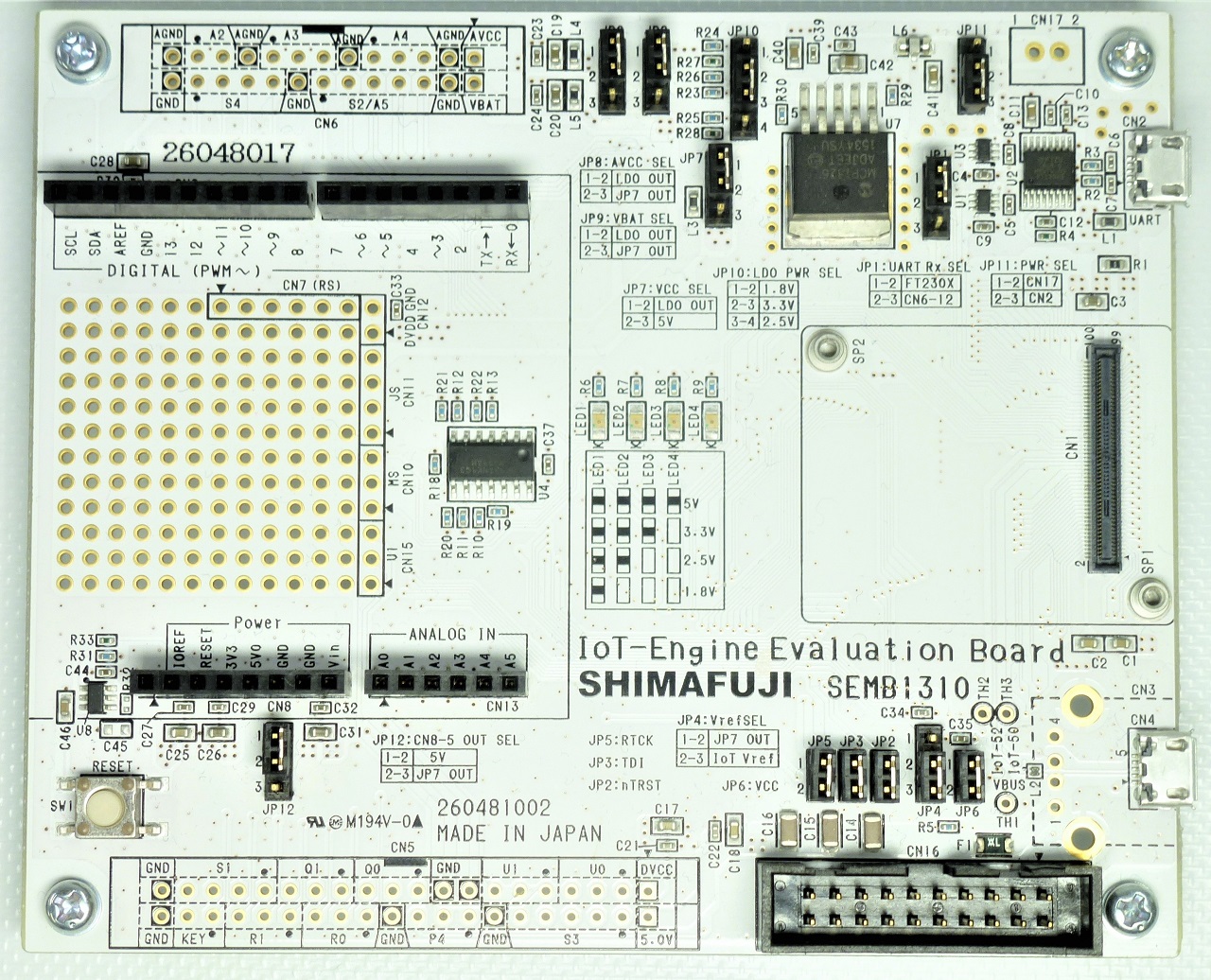

  • 表 面

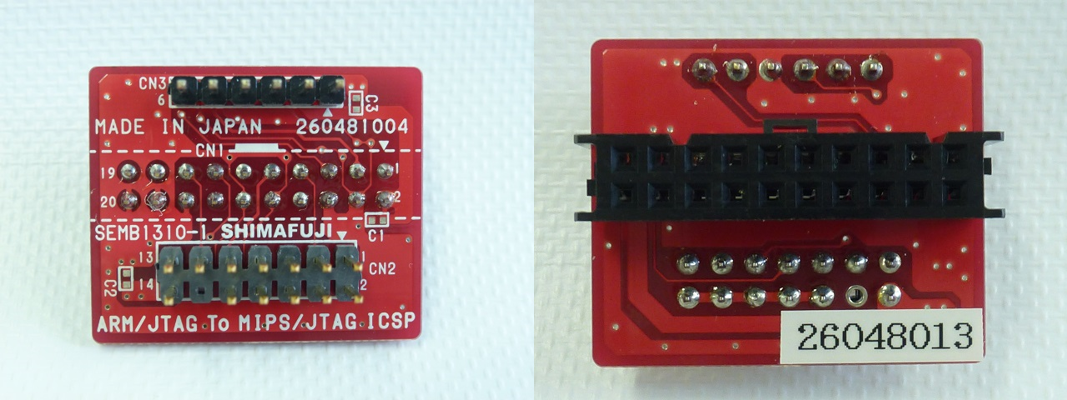

    SEMB-1310-1(MIPS接続冶具)

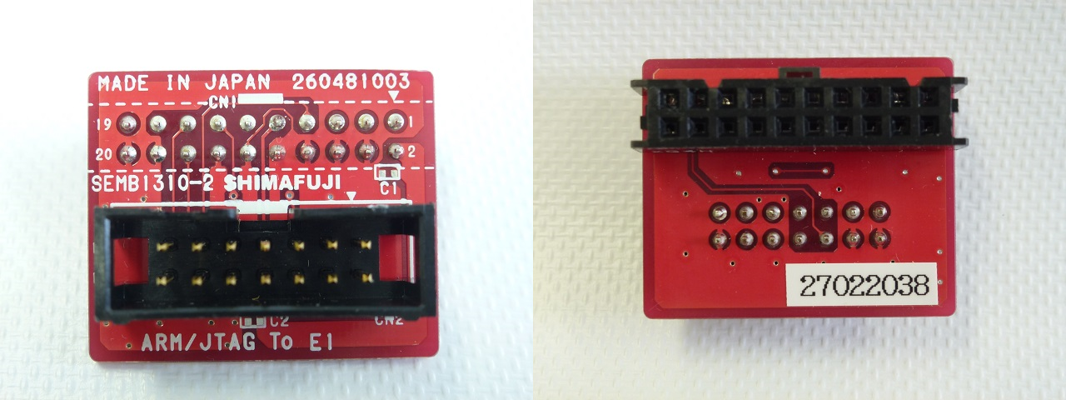

    SEMB-1310-2(ルネサスRX接続冶具)

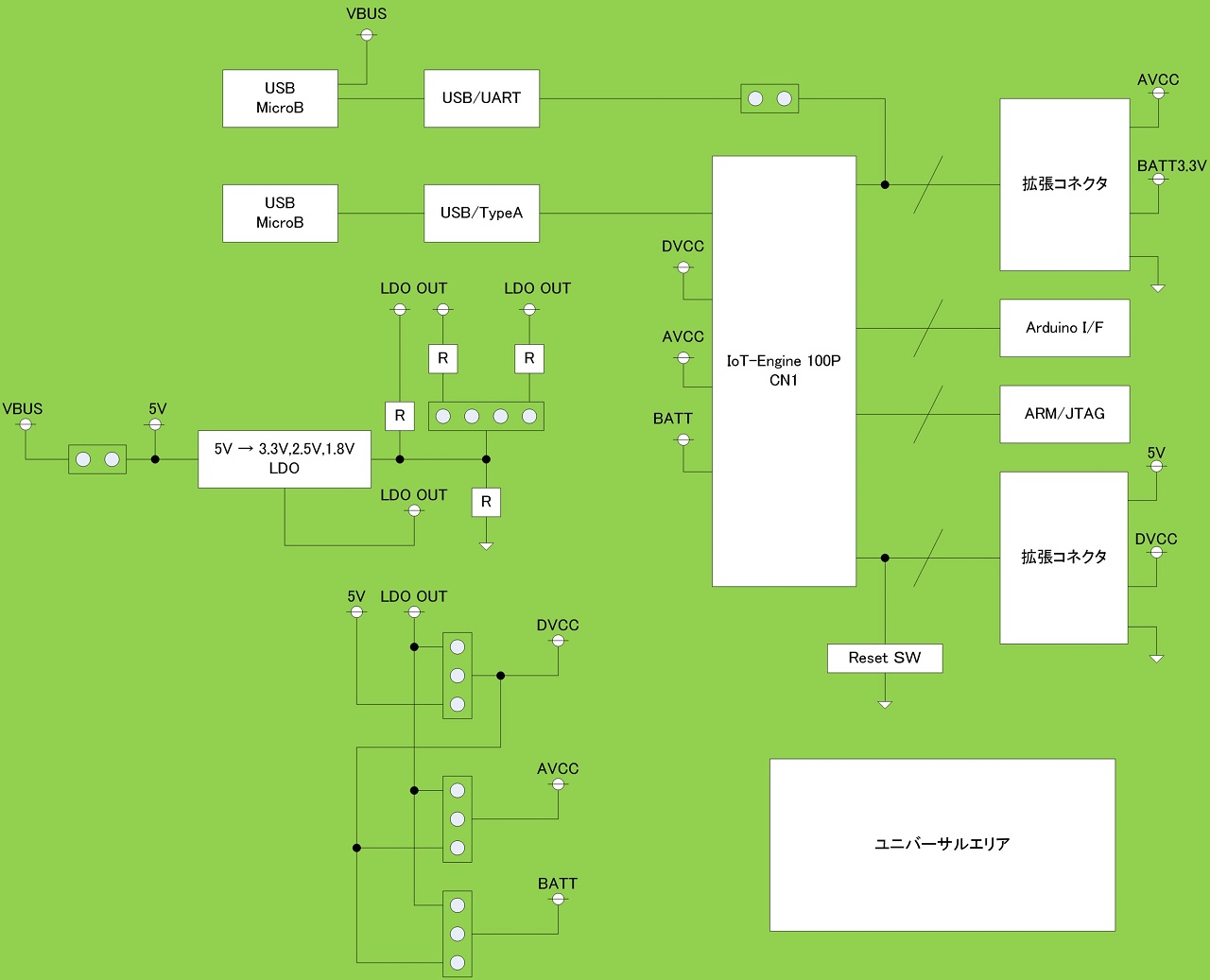

    ブロック図
  • UART FT230X
    USBHost USB Type_A (未実装)
    USBDevice USB Micro_B
    IoT Engine I/F IoT-Engine 規格 100ピンコネクタ
    Arduino I/F Arduino I/F互換コネクタ
    スイッチ Reset SW
    LED Power LED ×4個
    外部拡張コネクタ 40ピンコネクタ
    26ピンコネクタ
    デバッグI/F ARM/JTAG, MIPS, RX
    ボードサイズ 115mm×95mm(突起物含まず)
    電源 入力電圧:DC 5V±5%(USB給電)
    (各種マイコンに応じた電源電圧に変更可能)
  • パンフレット SEMB1310.pdf
