物理計測用FPGAボード（SPMU-002）

多信号入出力機器コントローラ開発用FPGAボード

・東京大学カブリ数物連携宇宙研究機構と共同開発
・SPMU-002は、各種カメラ、センサーを制御するSOC搭載のCPUボードです
・本ボードには、CPU（QuadCore ARM CortexA53）、メモリ（2GB）が搭載され、PCIe
（4レーン）、GigabitEther、マイクロSDカード等のインタフェースがサポートされています
・本ボード上のFPGAには、各種カメラ、センサーに対応する制御用IPが実装可能です

CPU-

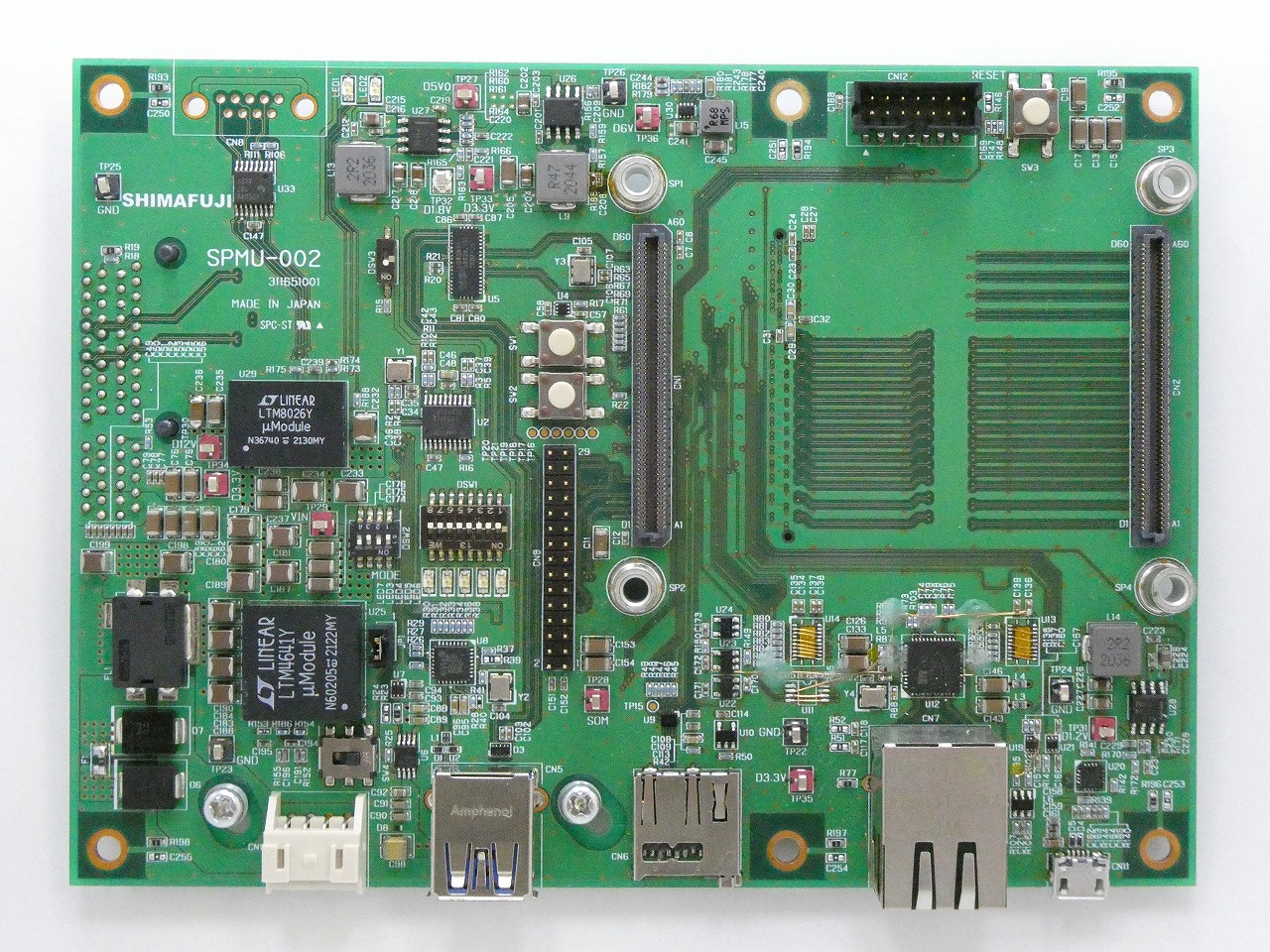

• 製品イメージ
• 仕様
• ドキュメント

•

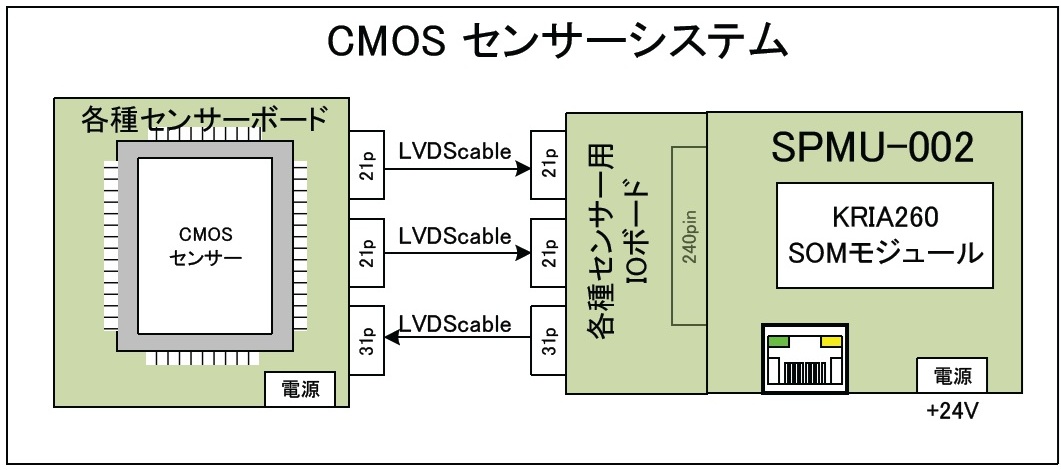

  システム構成図


• FPGA	ZYNQ-UltraScale+
  CPU	QuadCore ARMCortexA53	Clock : 1.2 GHz
  メモリ	DDR4 2GB
  入出力	・PCIe：x4レーン 1slot ・GEther ・uSD ・USB 2.0 ・SpaceWire(MDM9) option
  電源	+24V 1A(SPMU-002)
  動作温度	０℃～50℃（FAN空冷要
  ボードサイズ	150mm x 110mm ※突起部含まず

• パンフレット _JP	SP301401_SPMU-001_J.pdf
