SpaceWire Sampling ADC

SpaceWire Sampling ADC
SpaceWire Sampling ADC Board

※SpaceWireについての詳細は上部のプロジェクト実績から
「SpaceWire関連機器の開発/SpaceWireについて」のページをご参照ください。

・SpaceCubeと接続可能
・ユーザFPGA&SDRAM搭載
・外部I/OとしてLVDS入出力&LVCMOS入出力&シリアルI/F&ADコンバータを搭載

CPU-

  • 製品イメージ
  • 仕様
  • ドキュメント
  • ※SpaceWireについての詳細はこちらのページをご参照ください。

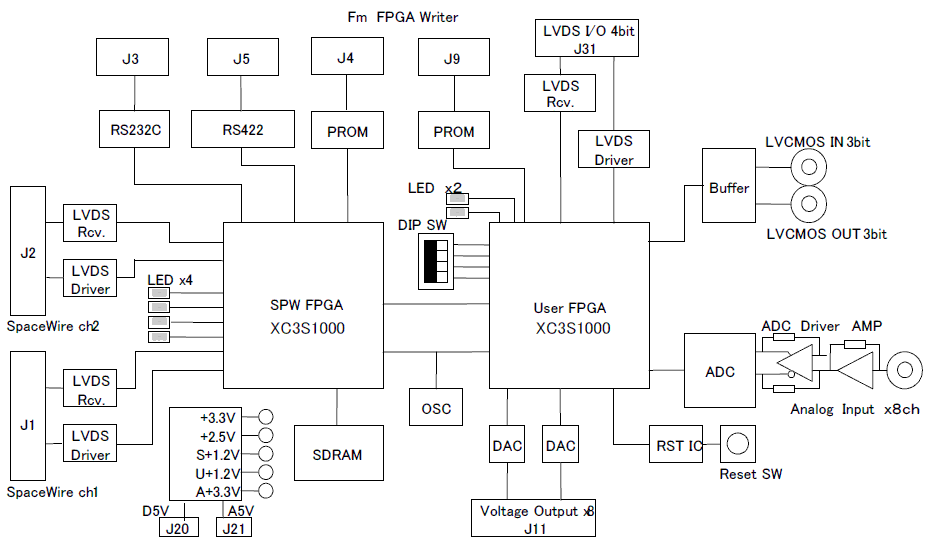

    ブロック図
  • SpaceWire I/F 2port
    外部 I/F パラレル:
    LVCMOS IN/OUT (3bit)
    LVDS IN/OUT (4bit)
    シリアル:
    RS232C/1ch
    RS422 /1ch
    ADC[ADS5271IPFP]:
    Input : 8ch
    分解能 : 12bit
    Sample Rate : 50MPS
    DAC[AD5324ARM]:
    分解能 : 12bit
    誤差 : ±4LSB
    出力電圧範囲 : 2.5~5.5V/200μA
    SDRAM 16Mバイト
    その他 ユーザロジック用FPGA
  • 製品カタログ SpaceWireSamplingADC_Products.pdf
