SpaceWire-to-GigabitEtherR2

製品情報

SpaceWire-to-GigabitEtherR2

SpaceWire-to-GigabitEtherR2
SpaceWire-to-GigabitEtherR2

※SpaceWireについての詳細は上部のプロジェクト実績から
「SpaceWire関連機器の開発/SpaceWireについて」のページをご参照ください。

PCからドライバレスで800Mbpsのデータ転送を実現
FPGAにSpaceWire IP, TCP/IP Ether MAC（ソフトウェアレス）を搭載
SpaceWire Link状態モニタ用LED（4個）搭載

CPU-

  • 製品イメージ
  • 仕様
  • ドキュメント
  • ※SpaceWireについての詳細はこちらのページをご参照ください。

    接続図

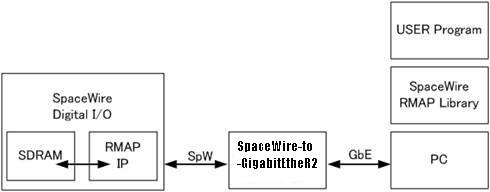

    Direct Connection

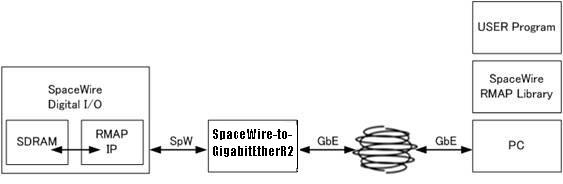

    Connection Via LAN

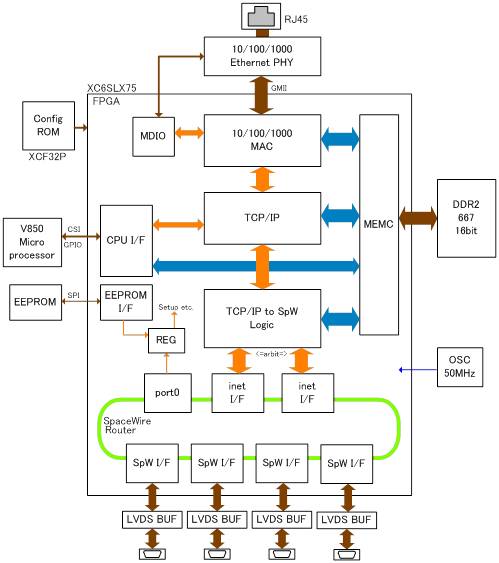

    構成図

  • Function FPGA: Spartan6(Xilinx）
    SpaceWire: 4ch
    GigabitEther: 1ch
    Memory: DDR2 1Gbit
    Link LED : 4bit
    Setting Micro Computer : V850
    Speed SpaceWire: Max.200Mbps
    Ethernet : 10/100/1000Base-T/TX
    Power ＋5V/1.5A(Typ）
    　＊Supplied by AC adapter
    Size 136mm（W）x75m（D）x25.2mm（H）
    Weight 330g
  • パンフレット SpaceWire-to-GigabitEtherR2SP2712002J.pdf

    ***ご購入者向けダウンロード***
    ※ダウンロードファイルの展開に必要なパスワードは、ご購入された方にのみお知らせしています。

    SpaceWire to GigabitEther R2
    ファイル Revision 公開日 ダウンロード
    SpaceWire to GigabitEther R2
    ハードウエア仕様書
    		 2.00 2014/05/27 SpW_to_GbES_R2_Rev2p00_JP
    PC Soft
    		 1.30 2012/07/20 PC_Soft_Rev130
    IPアドレス設定ソフトウェア
    		 ---- 2012/07/19 v850_ip
    書き込みファイル
    SpaceWire to GigabitEther R2 MCS File
    		 2.00 2014/05/19 SpW_to_GbE_R2_Rev2p00.mcs
