SBEV-CP621評価ボード

SBEV-CP621評価ボード

三菱電機製の産業イーサネットLSI(CP621)を搭載し、CC-Link IE TSNおよびCC-Link IE Field の通信評価が可能な評価ボードです。

CPU三菱電機製「CP621」
ARM社CortexTM-M4 processor with FPU

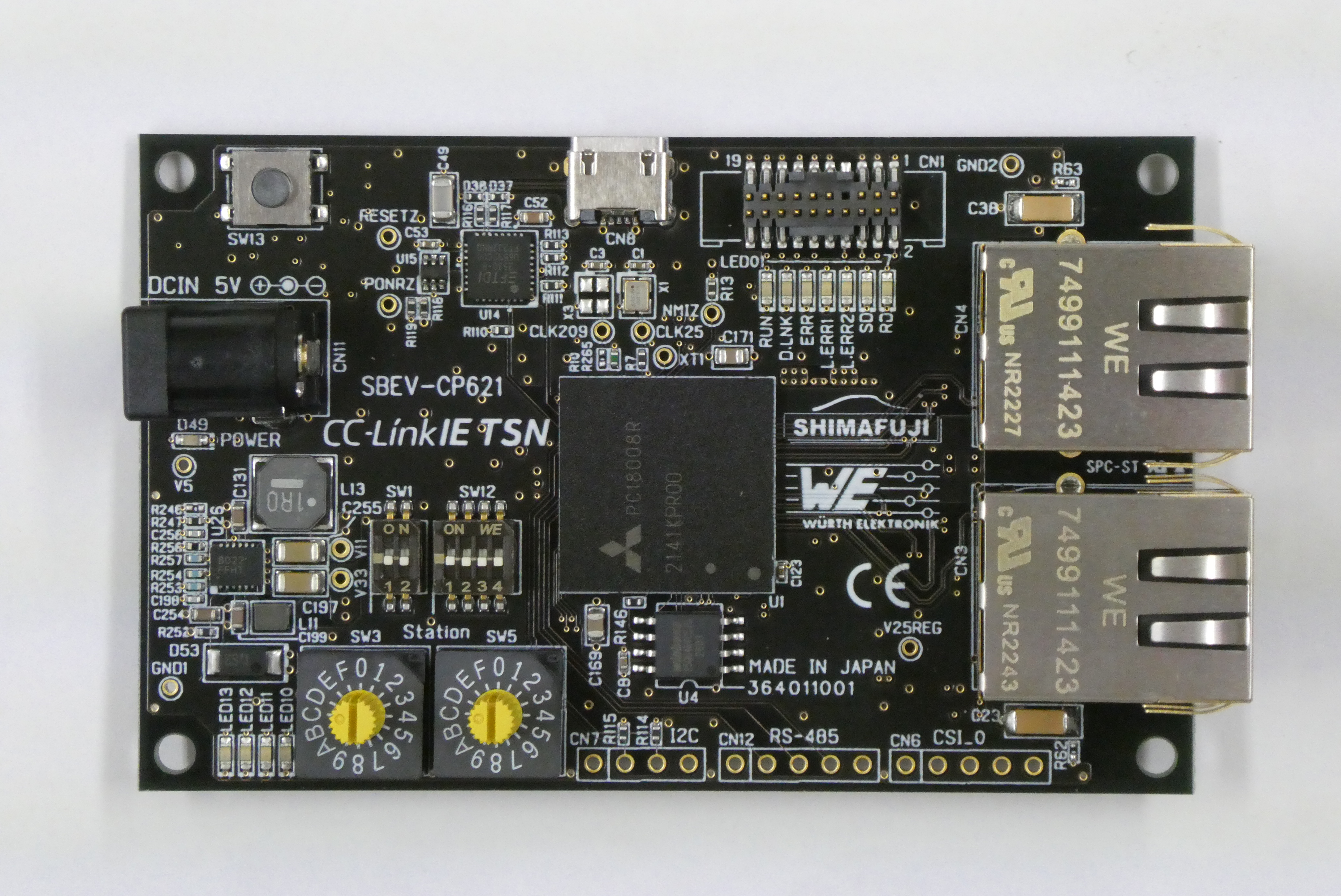

• 製品イメージ
• 仕様
• ドキュメント

• ■高速・高精度な制御の実現
  USB(デバッグ用COM)、I2C、CSI、RS-485の 評価が可能。
  GbEパルストランス内蔵RJ45を搭載する事により小型化を実現。

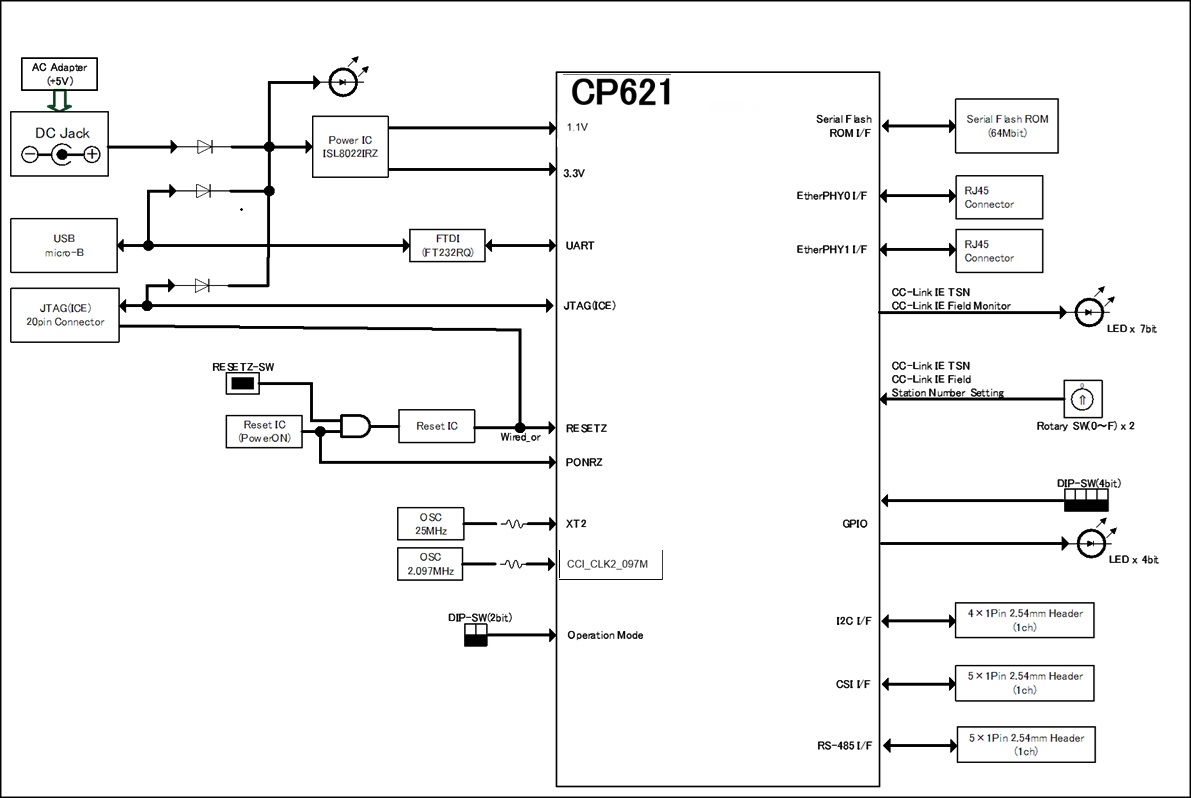

  ■ SBEV-CP621ブロック図



  ■ SBEV-CP621




  ---

• 搭載LSI	三菱電機製「CP621」   ARM社CortexTM-M4 processor with FPU   32bit RISC CPU＋HW-RTOS   （Hardware Real-Time OS）   1.3Mバイト大容量RAM   動作周波数100MHz   浮動小数点演算ユニット(FPU)内蔵 10Base-T/100Base-TX/1000Base-T EtherMAC内蔵 Giga Bit対応ETHER PHY内蔵(2Ports) CC-Link IE TSN / CC-Link IE Field対応
  メモリ	64Mbit Serialフラッシュメモリ(Quad)
  インターフェース	RJ45(CC-Link IE TSN / CC-Link IEField) UART(USB) I2C CSI RS-485
  デバッグインターフェース	20pinハーフ・ピッチ・コネクタ（トレース対応）br>
  対応エミュレータ / デバッガ	IAR社 I-jet / EWARM
  USBドライバ対応OS	Windows10 (32bit版/64bit版) Windows11
  電源供給	ACアダプタ 5.0V USB給電
  動作周囲温度	0 ～ +50℃
  寸法	85mm(W) × 52mm(D) × 40mm(H)





• パンフレット	SBEV-CP621.pdf



  ***ご購入者向けダウンロード***
  ※ダウンロードファイルの展開に必要なパスワードは、ご購入された方にのみお知らせしています。




  ユーザーズマニュアル ((パスワード付きzip)	Coming soon
  部品表 (パスワード付きzip)	Coming soon
