SBEV-RZ/A2M

RZ/A2M評価ボード

本製品はルネサスエレクトロニクス製CPU RZ/A2M（R7S921053VCBG）を搭載した評価ボードです。
本製品はMIPIカメラ入力、LVDSディスプレイ出力、USB、Etherを備えており、画像処理をはじめとした、さまざまな用途に向けてRZ/A2Mの評価を行うことができます。

製品ラインナップは下記の通りです。
・SBEV-RZ/A2M（ボード本体のみ）
・SBEV-RZ/A2M/SEG（SEGGER製デバッガバンドル品）
・SBEV-RZ/A2M/IAR（IAR製デバッガバンドル品）
・SBEV-RZ/A2M/LVDS-LCDKIT（MIPIカメラとLCDディスプレイ及びSEGGER製デバッガのセット）
いずれもオープン価格です。

CPURZ/A2M R7S921053VCBG
Cortex-A9 528MHz
内蔵RAM 4MB
DRP 6タイル

• 製品イメージ
• 仕様
• ドキュメント

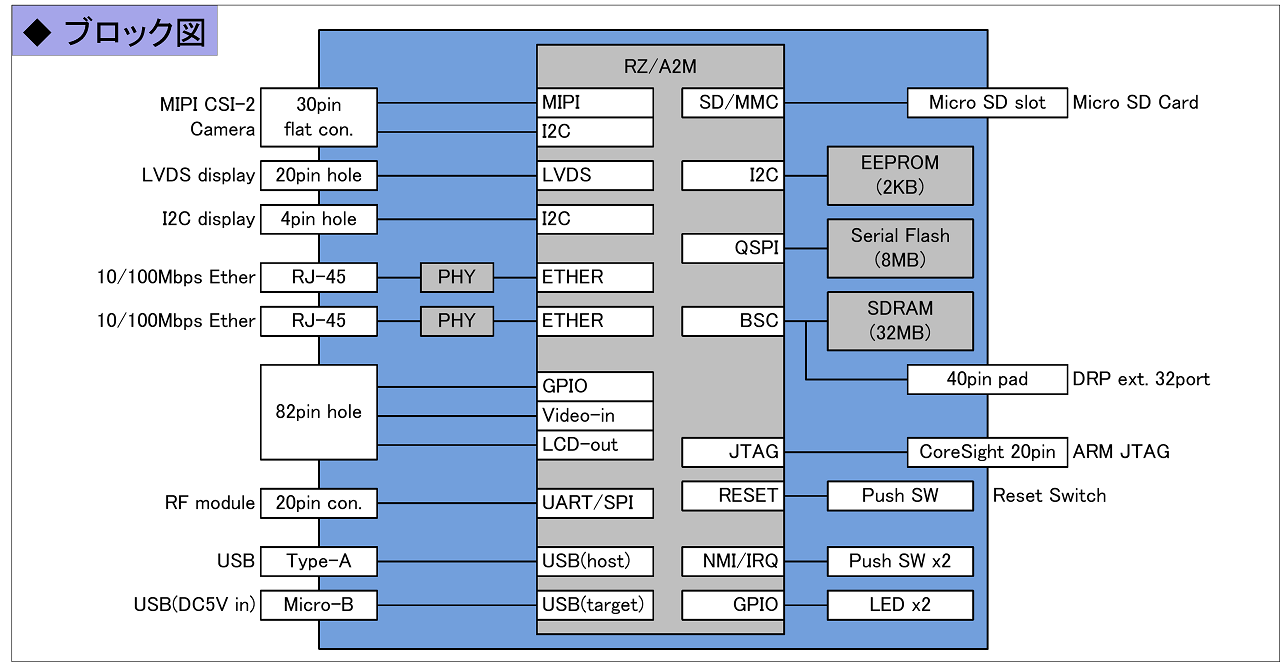

• ■ SBEV-RZ/A2Mブロック図




  ---

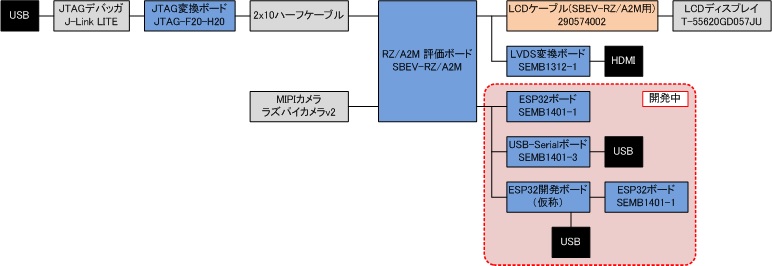

  ■ SBEV-RZ/A2Mオプションボード接続図一覧（開発中のものを含む）




  ---

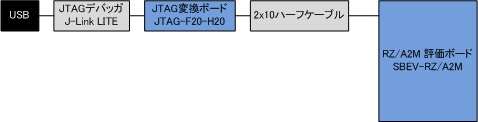

  ■ SBEV-RZ/A2M/SEG（JTAGバンドル品）
  ※ JTAGデバッガ及び接続冶具が付属します。





  ---

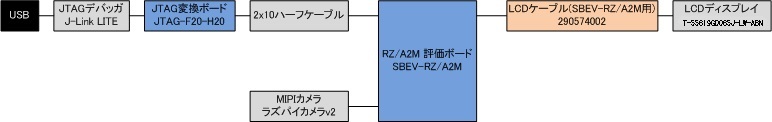

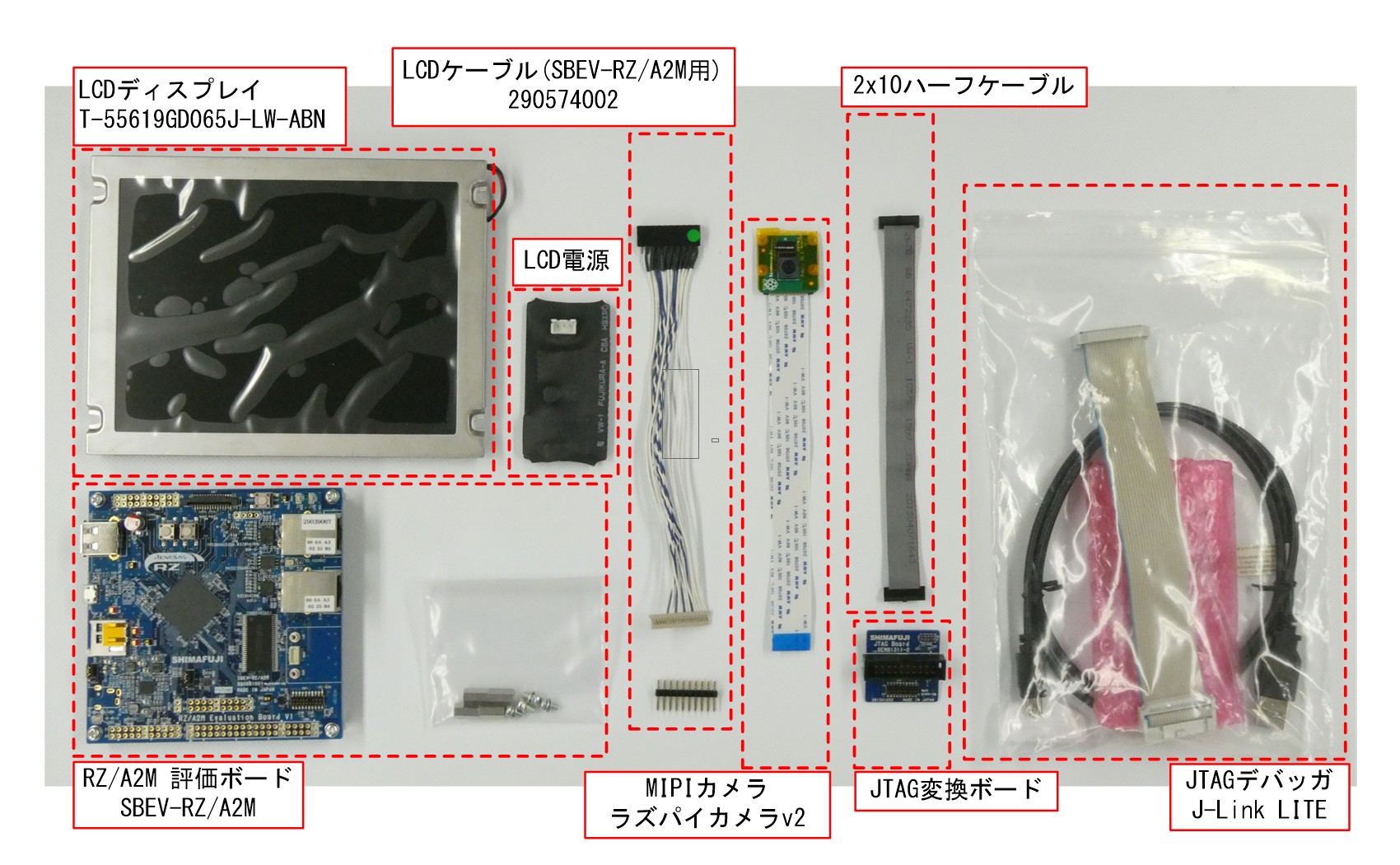

  ■ SBEV-RZ/A2M/LVDS-LCDKIT（LCDディスプレイキット）
  ※ JTAGデバッガ、MIPIカメラ、LCDディスプレイ及び接続冶具が付属します。





• CPU	RZ/A2M R7S921053VCBG 　　Cortex-A9 528MHz 　　内蔵RAM 4MB 　　DRP 6タイル
  メモリ	SDRAM　32MB Serial Flash Memory　 8MB EEOROM 　2KB
  外部接続	MIPI CSI-2　x1 LVDS出力　x1 ETHER (10/100Mbps)　x2 USB2.0 Host (TypeA)　x1 USB2.0 Target (Micro-B)　x1 SD Card Slot (SD/SDHS/SDXC)　x1 DRP外部入出力端子 (32本) 拡張端子 (GPIO/Video/LCD) JTAG (ARM, Half pitch 20pin)
  評価用実装部品	LED　x2 プッシュスイッチ　x2
  電源	DC 5V　USB (Micro-B)（/DCジャック、未実装）
  基板外形	100mm x 100mm (突起部除く)

• パンフレット	RZA2M評価ボード_SBEV-RZA2M.pdf
  ハードウェア仕様書(2019/6/22更新)	RZA2M_Evaluation_Board_HW仕様_Rev1.05.pdf
  ルネサス製RZ/A2M評価ボードとの差分一覧	ルネサス製RZ/A2M評価ボードとの差分一覧.pdf
  回路図（パスワード付き zip）	RZA2M_Evaluation_Board_Rev1.01.zip
  ソフトウェア導入手順書（パスワード付き zip）	SBEV-RZA2Mソフトウェア導入手順書.zip
