物理計測用FPGAボード（SPMU-001）

多信号入出力機器コントローラ開発用FPGAボード

✔ 東京大学カブリ数物連携宇宙研究機構と共同開発
✔ I/Oアクセス・データ転送・内部レジスタ定義などのHDLサンプル公開

・48ch Digital I/O + 4ch 12bit Analog Output
・Raspberry Pi 拡張コネクタ搭載
・高速データ転送125Mbyte DRAM+Gigabit Ethernet
・FPGAの外部クロック同期をサポート
・NIM/TTL信号変換をサポート(オプション)

CPU-

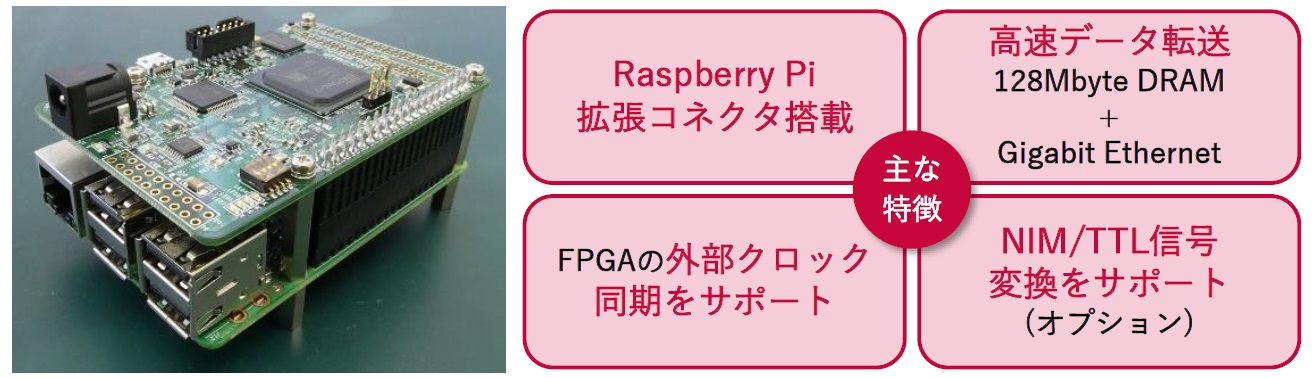

• 製品イメージ
• 仕様
• ドキュメント

•

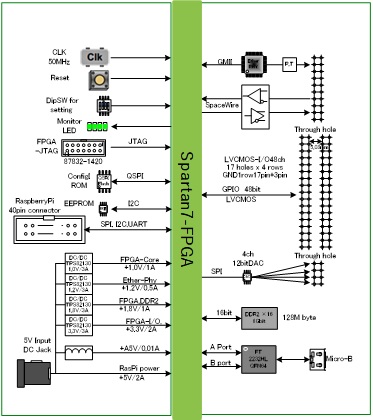

  ブロック図


• FPGA	XC7S100-1FGGA484C(Spartan7)   オンボードクロック：50MHz   JTAG ：Digilent JTAG-H3対応
  入出力	LVCMOS I/O数：48ch DAC（AD5624） 出力数：4ch             分解能：12bit             出力電圧：0～5V 4bitDipSW : 1（汎用）
  メモリ	128MByte メモリ DRAM (1GbitDDR2)
  I/F	Raspberry Pi3/4 拡張コネクタ Gigabit Ethernet 1ポート (TCP/IP ハードウェア実装) SpaceWire 1ポート USB 1ポート(コネクタ：Micro-B) JTAG 1ポート(FPGA書き込み用) パラレル-USBブリッジ(FT2232H) SPI I2C UART通信をサポート
  LED	緑色LEDx4（汎用） 電源モニタLED : 1 ConfigモニタLED : 1
  ボードサイズ	85mm x 56mm ※突起部含まず
  電源	RaspberryPiに供給可 5V 1A(typ) 4A(Max) 電源

• パンフレット _JP	SP301401_SPMU-001_J.pdf
  パンフレット _EN	SP301901_SPMU-01_E.pdf



  ***ご購入者向けダウンロード***
  ※ダウンロードファイルの展開に必要なパスワードは、ご購入された方にのみお知らせしています。


  最新リリース

  ファイル	公開日	ダウンロード
  ##	----/--/--	公開準備中
