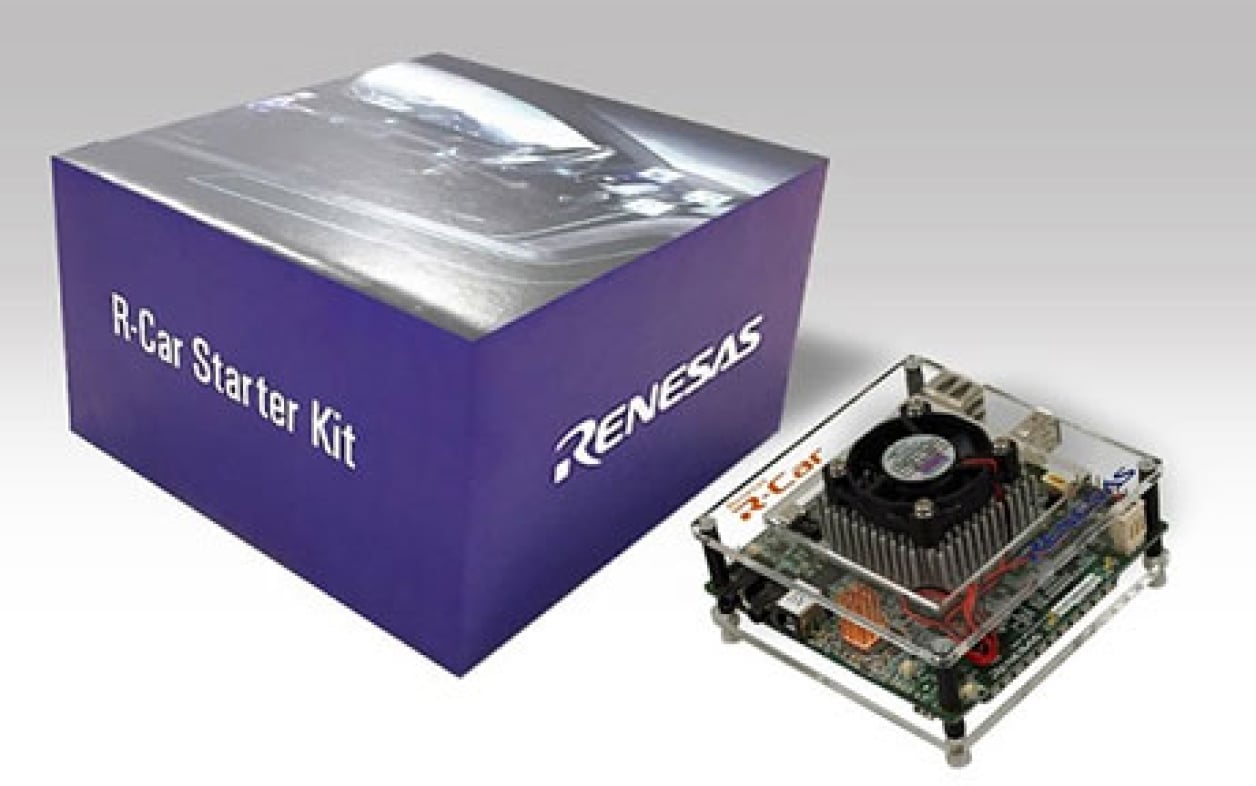

R-CAR H3e-2G Starter Kit

R-CAR H3e-2G Starter Kit
R-CAR H3e-2G Starter Kit

Renesas Electronics Corporationの製品です（ RTP8J779M1ASKB0SK0SA003）
車載として高いコンピューティング性能を有するハードウェアを使用して、最先端のオープンソースソフトウェアを活用できるため、”プロフェッショナル・コミュニティ”のエンジニアは、1人1台を手元に置くことで、高度で専門性の高いソフトウェア開発に専念でき、新しい車載コンピューティングシステムを早期に実現することが可能です。

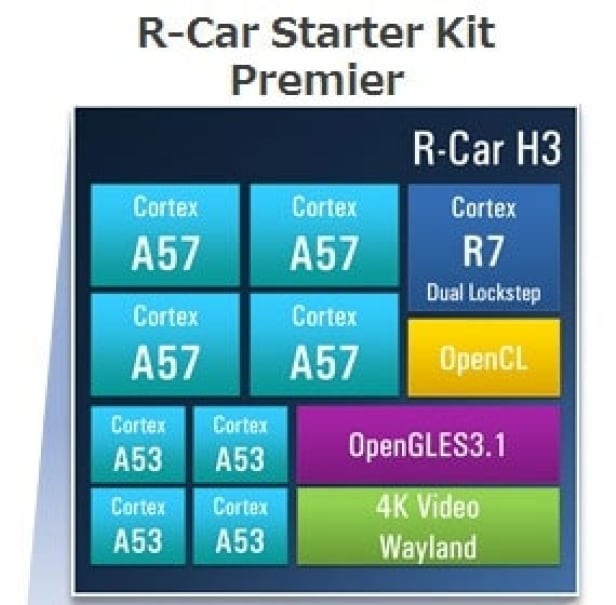

CPUArm®Cortex®-A57 Quad
Arm®Cortex®-A53 Quad
Arm®Cortex®-R7 Dual Lock-Step対応

  • 製品イメージ
  • 仕様
  • 関連情報
  • R-CAR H3e-2G Starter Kit





  • CPU 　　ARM CA57 (ARMv8) 2.0 GHz quad core, with NEON/VFPv4, L1$ I/D 48K/32K, L2$ 2MB
    　　　SoC changed from H3 to H3e-2G.
    メモリ 　　INTERNAL 384KB SYSTEM RAM
    　　DDR 4/8 GB LPDDR4
    　　HYPERFLASH 64 MB HYPER FLASH (512 MBITS, 160 MHZ, 320 MBYTES/S)
    　　QSPI FLASH 16MB QSPI (128 MBITS,80 MHZ,80 MBYTES/S)1 HEADER QSPI MODULE
    　　EMMC 8/32/64/128 GB EMMC (HS400 240 MBYTES/S)
    　　MICROSD-CARD SLOT (SDR104 100 MBYTES/S)

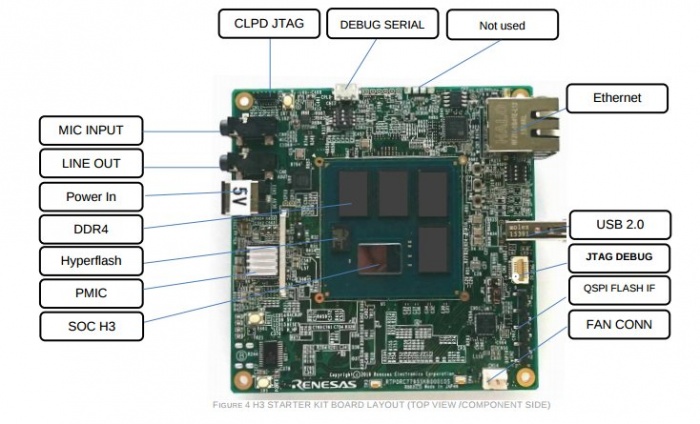

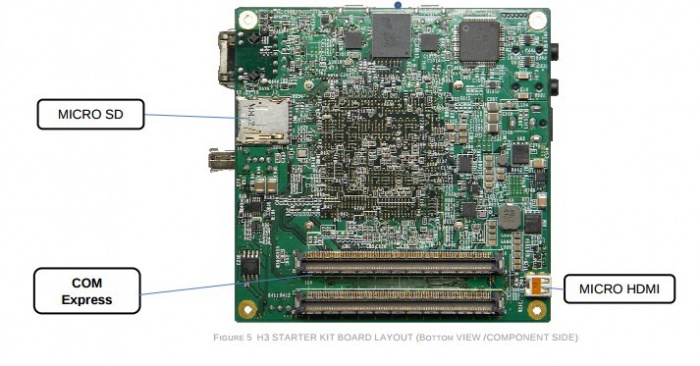

    コネクター 　　CN1 COM Express type connector 440pin 　　CN2 QSPI Flash module
    　　CN3 DEBUG JTAG
    　　CN4 HDMI
    　　CN5 USB 2.0
    　　CN6 Push-Pull microSD Card Socket
    　　CN7 Ethernet, Connector, RJ45
    　　CN8 LINE Out
    　　CN9 MIC Input
    　　CN10 DEBUG SERIAL (not populated)
    　　CN11 CPLD Programming JTAG
    　　N12 DEBUG SERIAL (serial)
    　　CN13 Main Power Supply input (5VDC)
    　　N14 CPU Fan

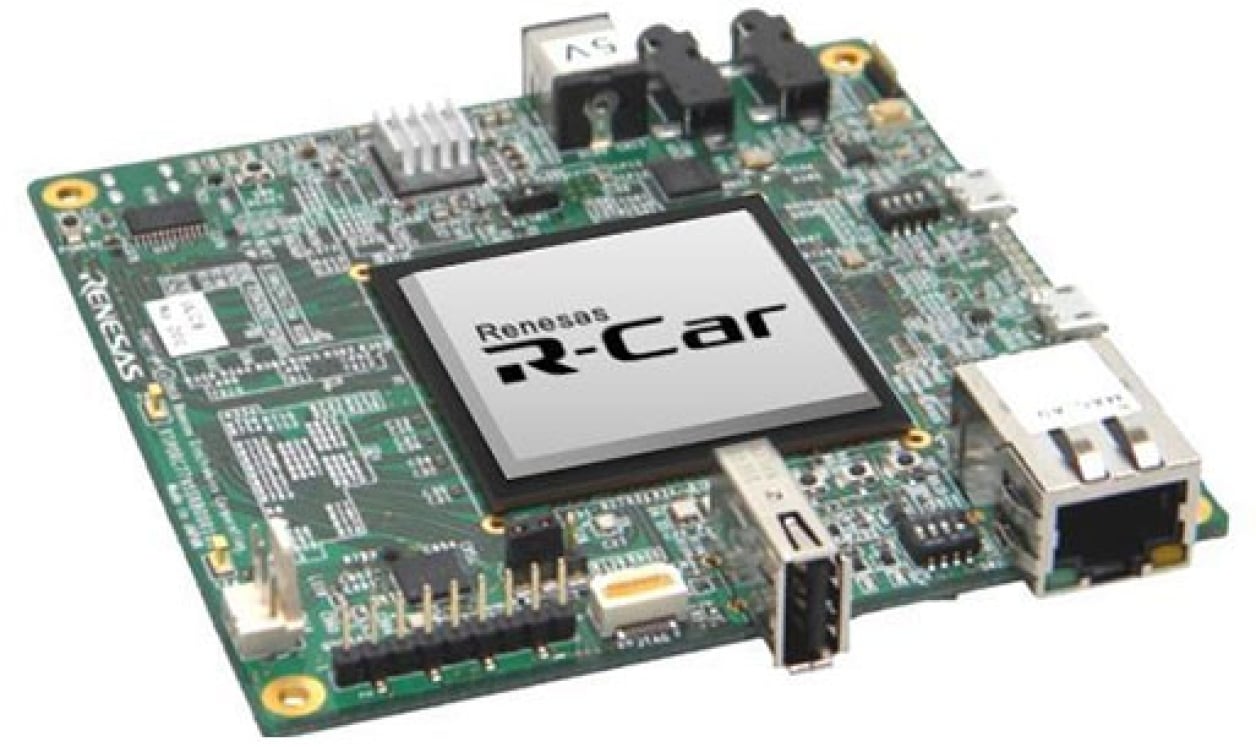

    ボード 　　Dimensions: 95mm × 95mm
    　　Board thickness: 1.6mm
    　　External power supply 5V / 6A max, Ripple & Noise (Vp-p) Full load 200mV
    　　Topr Operating ambient temperature: Free Air room temperature 25deg ave.
    　　Vcc 5V system power supply voltage (range 5V +- 5%)
    　　I board Maximum current consumption 8A , 40W
    AC Adapter (Option) 推奨品
