SEMC6101

OFDM変調送出機

・UHF帯（13ch～62ch）全てのチャンネル周波数に設定可能

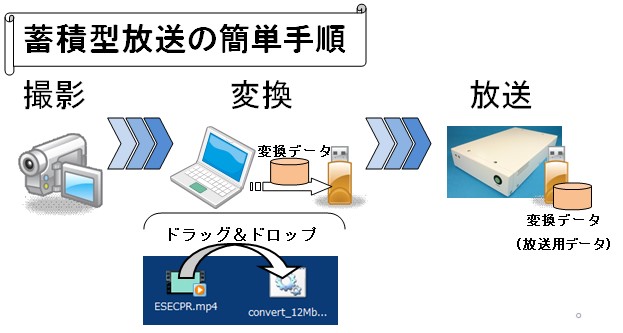

・メモリ蓄積型送信、ネットワーク経由*1での送信が可能
・XBridge®（μPD60501）とソフトウェアでOFDM変調およびIFFTを実現
・データ放送の送出が可能*2
*1　ネットワーク経由での送信は、オプションです。
*2　データ放送の送出は、オプションです。

CPU-

• 製品イメージ
• 仕様
• ドキュメント

• 本　体

  機能ブロック図



  ハードウェアブロック図




• ﾒｲﾝｺﾝﾄﾛｰﾗ	μPD60501
  Ethernet	100Base×1ch ｺﾝﾄﾛｰﾗ：XBridge®内蔵ｺﾝﾄﾛｰﾗ
  ﾒﾓﾘ	DDR2：256MByte
  Flash Rom	256M bit NOR
  FPGA	XC6SLX45-2FGG484C
  ﾃﾞﾊﾞｯｸﾞI/F	JTAG
  ｼﾘｱﾙ	USBｼﾘｱﾙ×1ch
  RTC	R2045D ｽｰﾊﾟｷｬﾊﾟｼﾀによりﾊﾞｯｸｱｯﾌﾟ
  LED	電源内臓LED×1個 動作モニタ用2色LED×2個
  環境	電源：+12V　650mA(TYP) 動作温度：0度～45度
  外形	外形寸法：150mm×250mm×42mm 　※突起物を除きます。 重量：1900g 　※ｱﾝﾃﾅ等付属品を除きます。

• パンフレット	semc6101pamphlet.pdf
