GROWTH-FY2016

GROWTH-FY2016
GROWTH 高速ADC/FPGAボード

・サンプリング周波数65MHz(12bit)のADC搭載
 - アナログ4ch同時入力可能
・FPGA Artix7によってADCを高速制御
・RaspberryPi3を接続可能

CPU-

GROWH-FY2016 本体(通常価格)

数量:1 の在庫あり。約1週間 でお届け。送料:¥0

¥100,000
購入
GROWH-FY2016 本体(アカデミック価格)

数量:2 の在庫あり。約1週間 でお届け。送料:¥0

¥92,000
購入
  • 製品イメージ
  • 仕様
  • ドキュメント
  • RaspberryPi3接続時

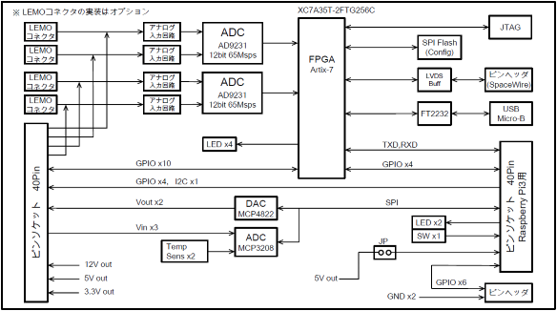

    構成図
  • FPGA X7A35T-1FTG256C(Artix-7)
    ADC AD9231BCPZ-65(2ch/個)x2個
    分解能:12bit
    チャネル数:4ch
    サンプリング周波数:65MSPS(MAX)
    入力電圧範囲:±5V
    シリアルADC MCP3208-BI/SL
    分解能:12bit
    チャネル数:8ch
    サンプリング周波数:50KSPS(MAX)
    入力電圧範囲:0~3.3V
    シリアルDAC MCP4822-EMS
    分解能:12bit
    チャネル数:2ch
    出力電圧範囲:1-3.3V
    ボードサイズ 95mmx95mm
  • パンフレット GROWTH_FPGA_Board.pdf
    仕様書 P260778001_GROWTH-FY2016_仕様書_Rev1p2
