SpaceWire-to-GigabitEtherR2

スタンドアロン版SpaceWire-to-GigabitEtherR2

※SpaceWireについての詳細は上部のプロジェクト実績から
「SpaceWire関連機器の開発/SpaceWireについて」のページをご参照ください。

PCからドライバレスで800Mbpsのデータ転送を実現
FPGAにSpaceWire IP, TCP/IP Ether MAC（ソフトウェアレス）を搭載
SpaceWire Link状態モニタ用LED（4個）搭載
JAXA（宇宙航空研究開発機構）との共同開発

CPU-

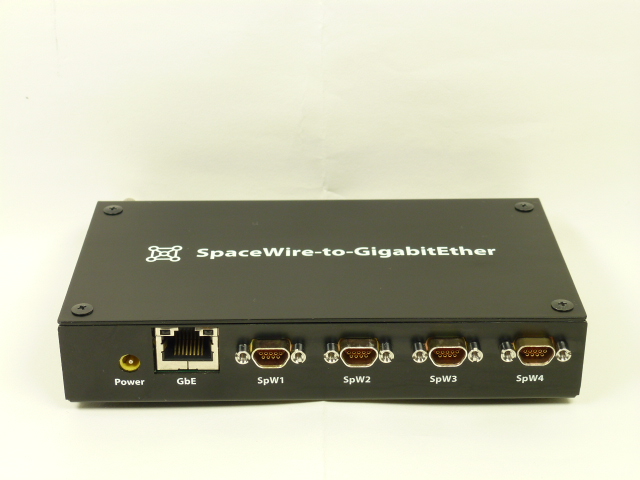

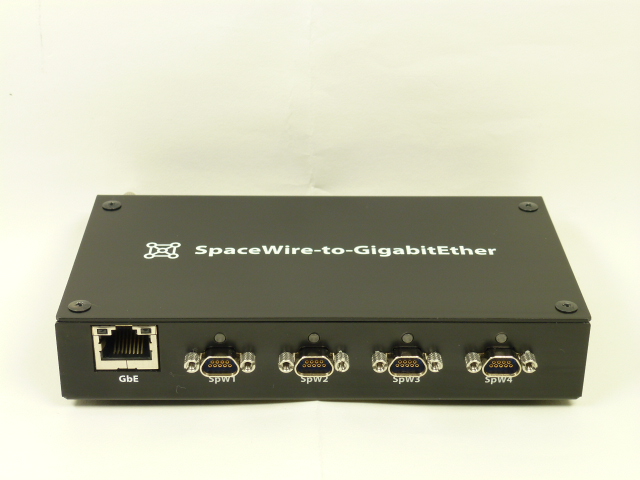

• 製品イメージ
• 仕様
• ドキュメント

• ※SpaceWireについての詳細はこちらのページをご参照ください。



  接続図

  Direct Connection



  Connection Via LAN



  構成図



• Function	FPGA: Spartan6(Xilinx) SpaceWire: 4ch GigabitEther: 1ch Memory: DDR2 (1Gbit) Setting Micro Computer : V850 Link LED : 4bit
  Speed	SpaceWire: Max.200Mbps
  Power	＋5V/1.5A(Typ） 　＊Supplied by AC adapter
  Size	136mm（W）x75m（D）x25.2mm（H）
  Weight	330g

• パンフレット	SpaceWire-to-GigabitEtherR2SP2712002.pdf



  ***ご購入者向けダウンロード***
  ※ダウンロードファイルの展開に必要なパスワードは、ご購入された方にのみお知らせしています。
  ※SpaceWire to GigabitEtherは購入時期により、以下の2つのタイプがございます。
  ※双方の書込みファイルには互換性がありません。
  別タイプのファイルを書込みした場合は動作しなくなりますのでご注意ください。


  SpaceWire to GigabitEther R2 のダウンロード
  第2モデルで各SpaceWireポートにLINK-LED 1個が追加されています。
  ケース底面のシリアル番号先頭2桁が"23"以降の製品です。
  例：23001001



  ファイル	Revision	公開日	ダウンロード
  SpaceWire to GigabitEther R2 ハードウエア仕様書	2.00	2014/06/16	SpW-GbE_R2_Hardware_Spec_Rev2p0.zip
  	1.00	2013/04/26	SpW-GbE-R2-Hardware-Spec-Rev1p0.zip
  PC Soft	1.30	2012/07/18	PC_Soft_Rev130.zip
  IPアドレス設定ソフトウェア	1.10	2012/07/18	v850_ip.zip
  書き込みファイル SpaceWire to GigabitEther R2 MCS File	2.00	2014/06/16	SpW_to_GbE_R2_Rev2p00.zip
  	1.00	2013/04/26	SpW_to_GbES_R2_Rev1p00.zip



  SpaceWire to GigabitEther のダウンロード
  初期モデルでLINK-LEDがないタイプです。
  ケース底面のシリアル番号先頭2桁が"21"または"22"の製品です。
  例：21001001、 22001001



  ファイル	Revision	公開日	ダウンロード
  SpaceWire to GigabitEther ハードウエア仕様書	1.60	2012/12/10	SpW-GbE-Hardware-Spec-Rev1p6.zip
  PC Soft	1.30	2012/07/18	PC_Soft_Rev130.zip
  IPアドレス設定ソフトウェア	1.10	2012/07/18	v850_ip.zip
  書き込みファイル SpaceWire to GigabitEther MCS File	1.03	2013/04/24	SpW_to_GbES_FPGA_Rev1p03.zip
  	1.02	2012/12/10	SpW_to_GbES_FPGA_Rev1p02.zip
  	1.01	2012/07/18	SpW_to_GbES_FPGA_Rev1p01.zip
