SEMB1402

SEMB1402
IoT-Engine RZ/A2M

本製品はルネサスエレクトロニクス製マイコン(RZ/A2M)を搭載したIoT-Engine規格のCPUモジュールです。
MIPIカメラ入力I/F、HyperRAM、LVDSディスプレイ出力I/F(ベースボード接続時)を搭載し、画像処理/解析をはじめとしたIoT機器の開発を行うことができます。
取得した画像や解析結果をUSBやWiFi等を介してサーバに送信することができます。

CPURZ/A2M R7S921053VCBG
Cortex-A9 528MHz
内蔵RAM 4MB
DRP 6タイル

  • 製品イメージ
  • 仕様
  • ドキュメント

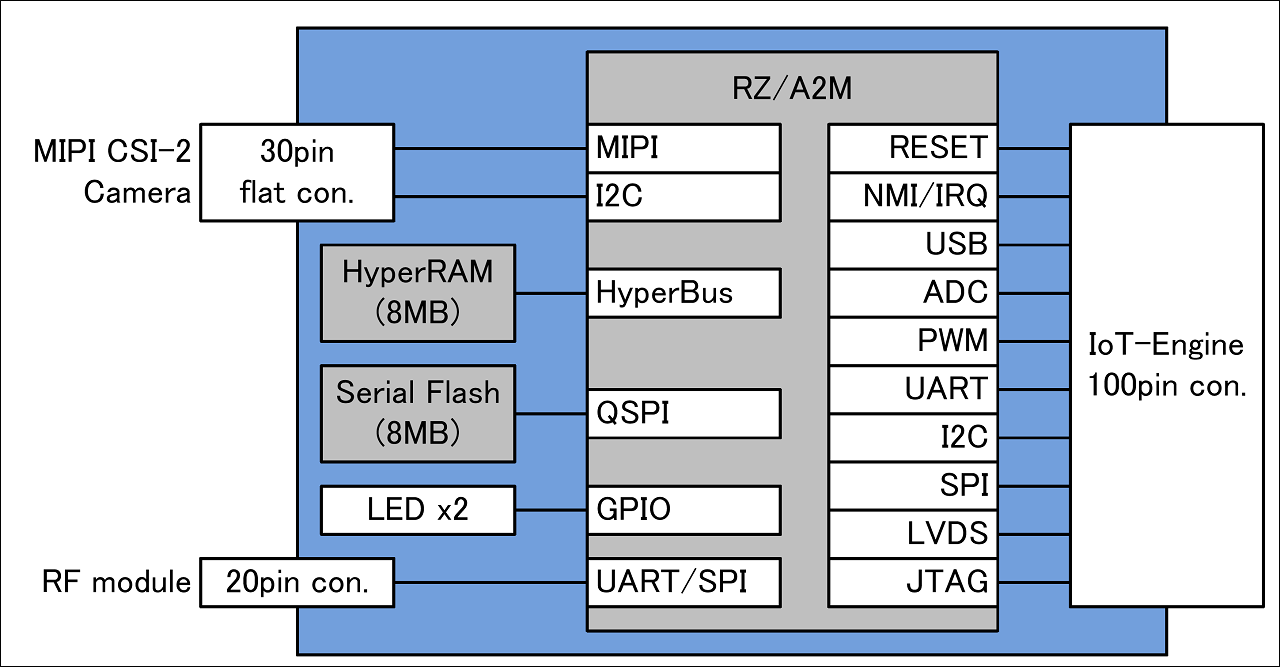

  • ◆ ブロック図

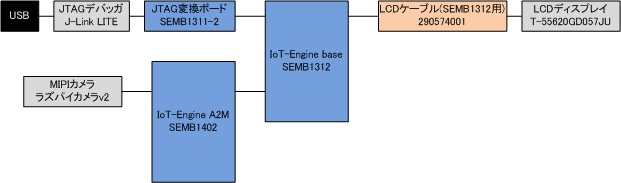

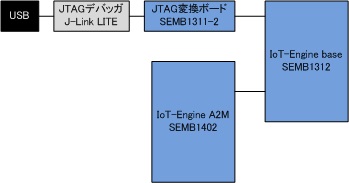

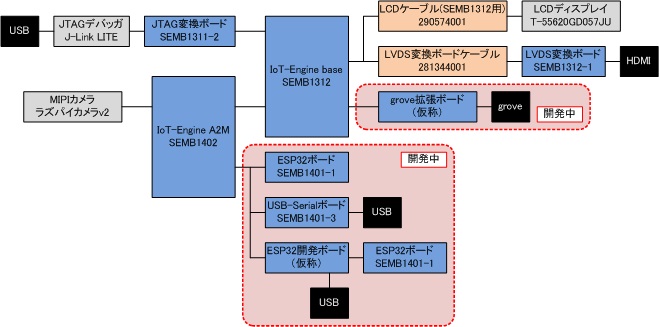

    ◆ オプションボード接続構成図

    ※ 本製品(SEMB1402)は単体では動作しません。別途ベースボード(SEMB1311)が必要です。またJTAGデバッガ(J-Link等)と接続するためには専用の接続冶具が必要となります

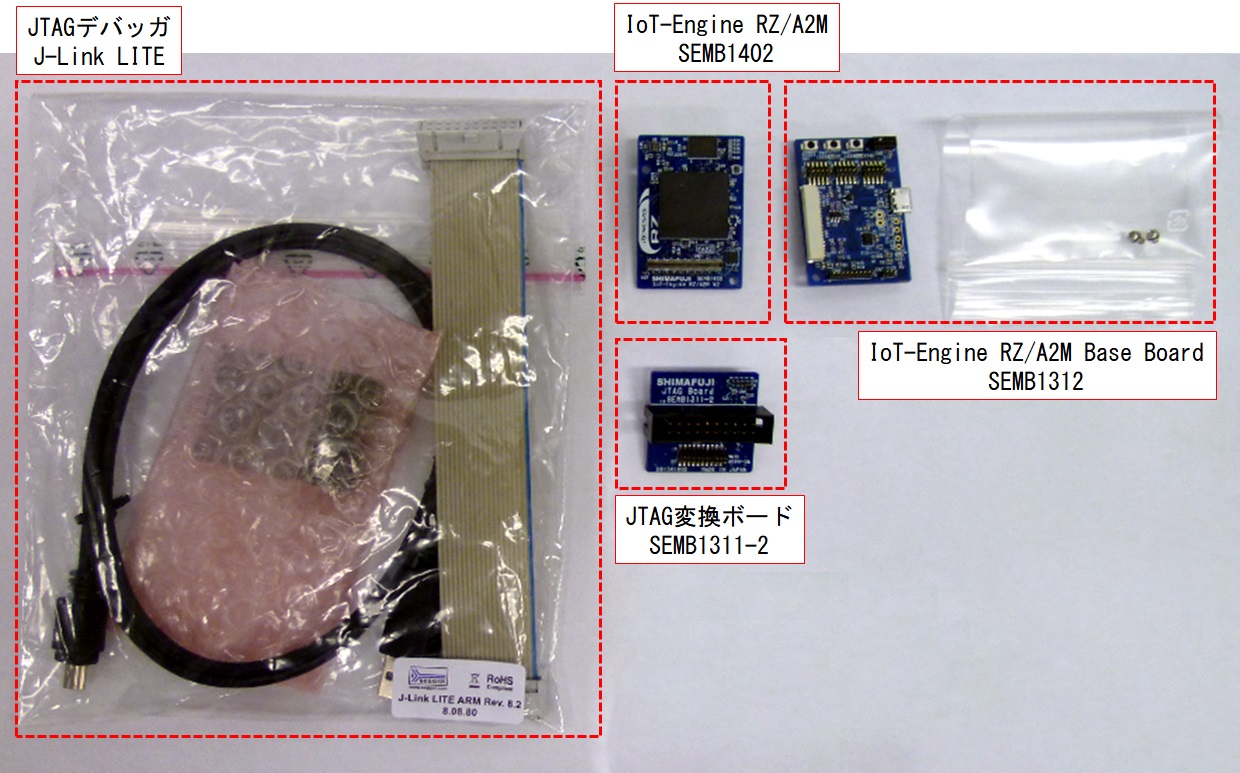

    ※ スタータキットとして、フルセット(本製品とベースボード、MIPIカメラ、LVDSパネル、J-Link LITE、各種ケーブル及び接続冶具)とサブセット(本製品とベースボード、J-Link LITE及び接続冶具)をご用意しています

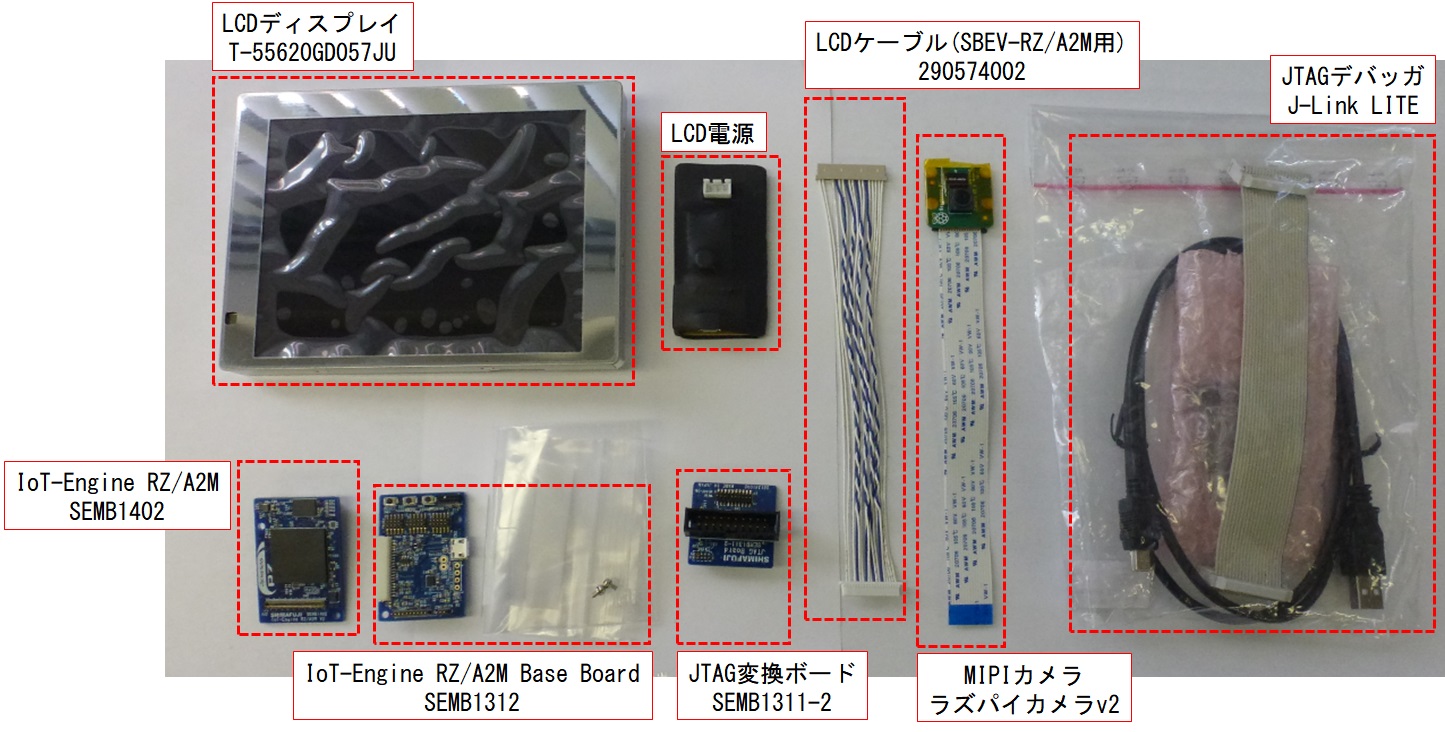

    ◆ スタータキット フルセットのイメージ
  • CPU RZ/A2M R7S921053VCBG
      Cortex-A9 528MHz
      内蔵RAM 4MB
      DRP 6タイル
    メモリ Serial Flash Memory  8MB
    HyperRAM 8MB
    外部接続 MIPI CSI-2 フラットフレキケーブルコネクタ x1
    IoT-Engineコネクタ x1
    IoT-Engine RF拡張コネクタ x1
    評価用実装部品 LED x2
    プッシュスイッチ x2
    電源 DC 3.3V IoT-Engineコネクタ
    基板外形 30mm x 42mm
  • IoT-Engine RZ/A2M パンフレット IoT-Engine_RZA2M.pdf
    IoT-Engine RZ/A2M ハードウェア仕様書(パスワード付きzip) IoT-Engine_RZA2M_HW仕様書_Rev1.00.zip
    IoT-Engine RZ/A2M 回路図(パスワード付きzip) IoT-Engine_RZA2M_Rev2.00.zip
    IoT-Engine RZ/A2M Base Board ハードウェア仕様書(パスワード付きzip) IoT-Engine_RZA2M_Base_HW仕様書_Rev1.00.zip
    IoT-Engine RZ/A2M Base Board 回路図(パスワード付きzip) IoT-Engine_RZA2M_Base_Rev2.01.zip
    ソフトウェア導入手順書(パスワード付きzip) SEMB1402_RZA2Mソフトウェア導入手順書.zip
